• Triple amplificateur stéréo type 506

Il s’agit de deux amplificateurs stéréo de faible puissance et d’un amplificateur de plus forte puissance stéréo pour un total de 6 voies.
L’amplificateur est « à cacher », aucun compromis esthétique n’a été réalisé, c’est l’appareil purement fonctionnel.
Les flancs des modules servent de radiateur aux transistors (Motorola, TO-3, NE3055 et MJ2955 appairés). L’entrée se fait sur une prise DIN format 6 broches, la sortie sur Hirschmann 6 broches.



L’autocollant de l’ampli n’est souvent plus présent.

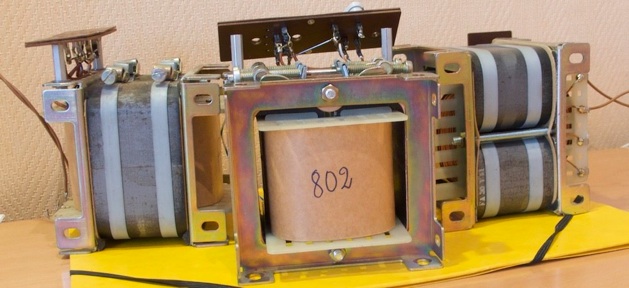

Les transformateurs (capacité maximal de charge : 250VA) sont bobinés par Audiotec dans une coupe « double-C ». Ils possèdent une entrée de 220 - 227 - 235 et 245 Volts pour se fixer au plus près de la tension secteur (ou 110 - 117 - 125 et 135 Volts).

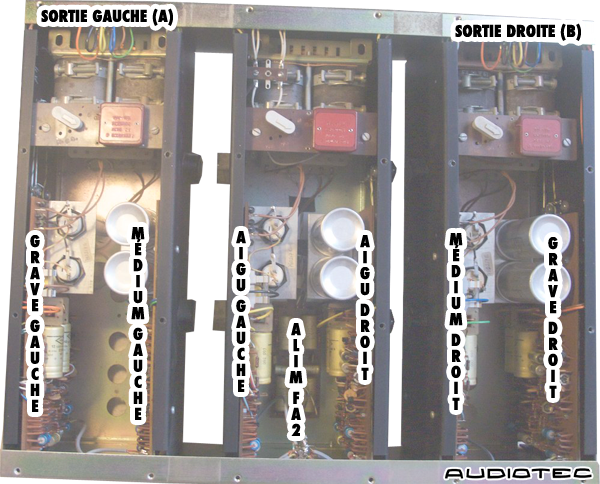

Chaque module est indépendant des autres, l’alimentation est présente sur la carte. Le module du milieu possède l’alimentation symétrique destinée au filtre actif FA-2 (+16V, -16V).



• Caractéristiques techniques :

Puissance (@ 8 Ω) : 4 x 55 W, 2 x 70 W
Facteur d’amortissement : 70
Rapport signal bruit (non pondéré) : 100 dB
Diaphonie entre voies (20 - 20 000 Hz) : 65 dB
Bande passante (±1 dB) : 10 - 50 000 Hz
Gain en tension (±0,5 dB) : 39,5 dB
Temps de montée créneau 30 V (@ 8 Ω) : 2,8 µs
Distorsion harmonique (@ 1000 Hz) : 0,01 %
Poids : 20 kg

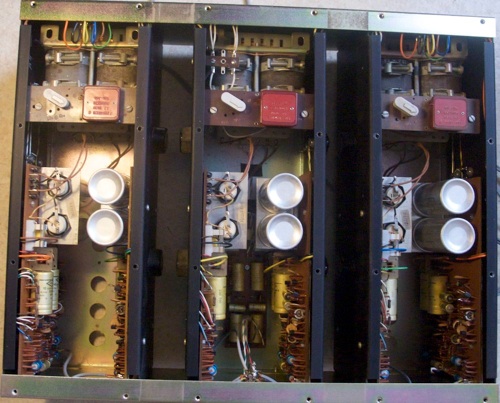

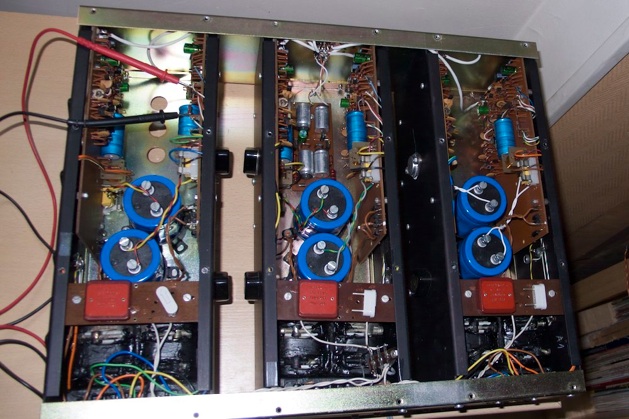

• Photos :
